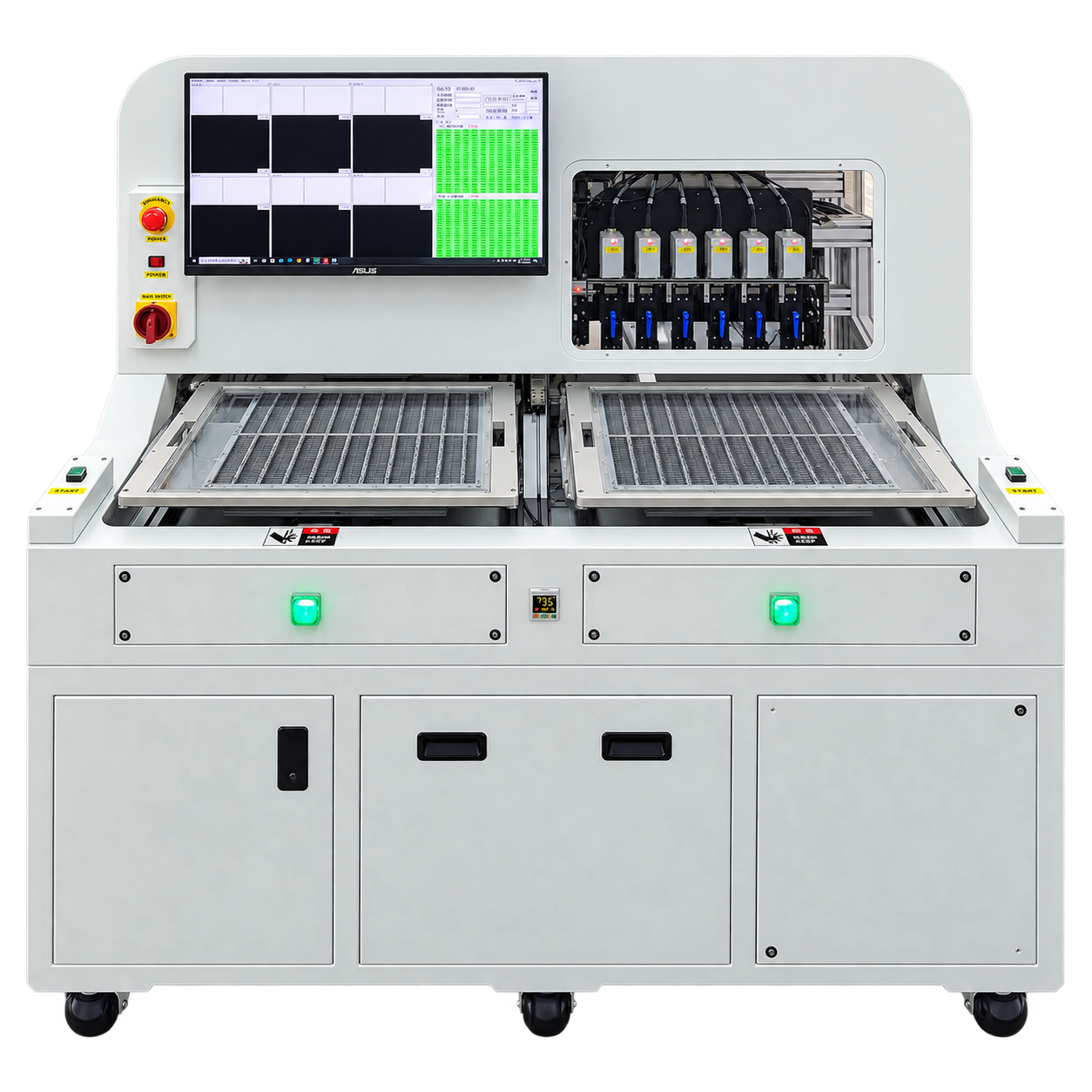

02 血糖試片檢測機
產品特色 :
- 高速高精密檢測，多點同步檢測能力，完整瑕疵排除及記錄功能，即時曲線量測統計圖，機台操作權限管理。
應用產業
- 金屬片材，塑膠件，血糖試片，印刷品。
血糖試片這類產品的難處在於「量太大、瑕疵太小、又不能漏」——一批出貨動輒數十萬片，每片上面還有好幾個必須各自判定的區塊，靠人眼抽檢，偶發性的塗佈不均或表面異常很容易從指縫溜過去。
血糖試片檢測機把這段檢查換成高速高精密的 AI 判讀：以多相機陣列平行取像，試片、片材或印刷品經過鏡頭時，多個區塊同步判定、同步出結果，把「有沒有超標」變成每一片都留有數據與照片可查的量測結果，並提供機台操作權限管理，交班、稽核都有紀錄可循。
為什麼要做試片與片材的 AOI 檢測
人眼檢測最大的問題不是「看不到」，而是「看久了會漏」。試片尺寸小、單位時間流過的數量又多，班次愈長、產線產能愈快，專注力下滑的時間點就愈難預測；而漏掉的不良品一旦流到出貨端，換來的是客訴、退貨，甚至整批貨的信任成本。
更麻煩的是，人工檢測留不下判斷依據——這批到底是誰檢的、當時瑕疵長怎樣、瑕疵比例是不是悄悄升高，事後幾乎無法回溯。AOI 機台把每一次判讀都變成一筆資料與一張照片，出貨前的品質關卡因此有紀錄可查、有標準可依。
設備功能說明
多點同步檢測：平行檢測能力依配置決定，不是固定值
可同步檢測的區塊數，取決於相機數量 × 單台相機的視野範圍——不是機台寫死的上限。既有配置可同步判定 10 個區塊，若你的產品需要更多，調整相機配置即可對應。不論是同一片上有多個需要各自判定的位置，或是多片同時排列進料，都在一次過檢中各自出結果，不需要拆成多站。這也是這台機台跟單一檢測區設備最主要的差別。
兩種提速路線：多相機陣列，或大視野相機
我們目前的做法是以多相機陣列達成同步檢測的高速化——多台相機各自負責一段視野，平行判讀、平行出結果。另一條路線是改用大視野相機，單台一次涵蓋更大範圍，可以達到更快的檢測速度。兩者的取捨在於：同樣的畫素分配到愈大的視野，單位面積的解析度就愈低，因此要細到什麼程度、要快到什麼程度，會直接決定該走哪一條路。這也是為什麼選型時我們一定會先問產品尺寸、需要抓的最小瑕疵與產線產能。
可選多片進料版本，進一步提升產能
除了單片進料，本機另有多片同時進料的版本，搭配對應的相機配置，等於用同一台機台把單位時間的處理量再往上拉。若你的產線瓶頸卡在檢測站，這是最直接的解法，實際可配置的進料片數請提供產品尺寸與產能需求後評估。
高速產線同步檢測
檢測能力最高可達 60PCS/秒（2M 相機規格），可直接掛載在既有產線上，不需要為了加裝檢測站而放慢原本的產線產能。
AI 深度學習辨識瑕疵
以深度學習模型判讀瑕疵，不是單純比對固定樣板，辨識邏輯可隨樣本持續優化，對於形態不固定的表面異常較有彈性。
檢測面積 2mm²–200mm²
從小範圍的點狀瑕疵到較大面積的表面異常都在檢測範圍內，涵蓋試片、金屬片材、塑膠件到印刷品等尺寸差異較大的品項。
檢測相機 2M–25M 高速面相機
依精度與速度需求選配，畫素愈高，可辨識的瑕疵尺寸愈細，對應的處理張數會相對下降。
檢測精度 0.001mm–0.05mm
實際精度由相機與鏡頭組合決定，數值愈小代表可判讀的瑕疵愈細微。
量測能力
2M 相機每秒可檢測 60 張，5M 相機每秒 4 張——畫素與速度需要抓平衡，這也是選型時要先講清楚產線產能的原因。
完整瑕疵排除及記錄功能（硬體標記＋後段分料）
判定為 NG 的品項，機台會以硬體方式在該位置做標記／畫記，後段再依標記進行分料夾除，不需要人工挑撿。同時對應的量測數據與 NG 照片會一併存檔，不是只有「擋下來」而已，後續要回頭追原因時有完整依據。
分類詳細記錄
量測數據依相機順序自動存入各自的目錄檔案夾，依日期與順序排列，檔名依日期時間自動產生，不需要人工歸檔。
NG 照片處理
NG 品自動產生目錄檔案夾並以日期時間建檔，檢測過程中點選畫面中的 NG 縮圖或圖塊，可直接彈出該張完整照片，追溯瑕疵不用翻紀錄本。
即時曲線量測統計圖
可顯示各軸最近 1000 筆數據的即時趨勢，瑕疵率異常升高一眼就看得出來，不用等月報表才發現問題。
三種操作模式＋權限管理
作業模式（只顯示數據）、工程模式（含即時影像）、調機模式，搭配機台操作權限管理，依人員權限開放對應功能，操作員不會誤動到調機參數。
什麼情況下會用到
取代人工全檢或抽檢站
原本靠人力盯著看的出貨前檢查站，換成機台用同一套標準判讀，不受班別、精神狀況影響，而且是每片都檢，不是抽檢。
需要同時判定多個位置的產品
不論是單片上有多個需要各自判定的位置，或是多片排在一起同時過檢，都可用多點同步檢測一次判完，不必為了多檢一個位置就多開一站；要檢幾個位置，由相機配置對應。
檢測站成為產線瓶頸時
若產能卡在檢測這一段，可從三個方向調整：增加相機數量做平行檢測、改用大視野相機提高單次涵蓋範圍、或評估多片同時進料的版本，用同一台機台把單位時間的處理量往上拉，不必再加一條線。
換規格、換模後的首件確認
換不同試片規格或不同片材時，重新設定參數後直接量測首件，確認良率穩定再開始量產。
客訴或退貨的瑕疵溯源
NG 照片與量測數據都依日期時間自動建檔，接到客訴時可直接調出當時的紀錄與照片，釐清是哪個環節出的問題。
良率趨勢監控
即時曲線統計圖可以看出瑕疵率是否悄悄往上爬，在良率真的掉下來之前先發現苗頭。
評估要準備什麼
需要同步檢測的區塊數與各區塊的相對位置：這是選型的第一個關鍵，會直接決定相機數量與視野範圍怎麼配。既有配置為 10 個區塊，需要更多也可以配。
要抓的最小瑕疵尺寸：這一項與上一項會一起決定要走多相機陣列還是大視野相機——視野愈大速度愈快，但單位面積解析度會下降，兩邊必須一起算才有意義。
是否需要多片同時進料：若目前產能卡在檢測站，請一併告知需要的產出量，我們會評估單片進料或多片進料版本何者較合適。
後段分料設備的介接方式：機台以硬體標記／畫記標示 NG 位置，後段分料夾除的設備與介接方式需要一併確認，才能規劃完整的流程。
產品尺寸與檢測面積：需要確認檢測面積是否落在 2mm²–200mm² 範圍內，超出範圍要另外評估。
良品與不良品樣本：建議附上幾種常見瑕疵的實物或照片，方便估算實際辨識效果與精度需求。
產線產能需求：每秒需要檢測的數量，會影響相機規格（2M–25M）的選擇。
精度需求：需要抓到多細的瑕疵，會決定相機與鏡頭的搭配組合。
備妥以上資訊，我們會依實際狀況回覆可行的機台配置與報價。
產品規格
| 項目 | 規格 |
|---|---|
| 檢測速度 | 最高 60PCS/秒（2M 相機規格） |
| 辨識方式 | AI 深度學習辨識瑕疵 |
| 同步檢測數量 | 依相機數量 × 視野範圍配置，既有配置可同步檢測 10 個區塊 |
| 平行檢測架構 | 多相機陣列（現行做法）；亦可採大視野相機提高檢測速度 |
| 檢測面積 | 2mm² – 200mm² |
| 檢測相機 | 2M – 25M 高速面相機 |
| 檢測精度 | 相機搭配鏡頭解析度 0.001mm – 0.05mm |
| 量測能力 | 2M 相機 60 張/秒；5M 相機 4 張/秒 |
| 分類記錄 | 依相機順序自動存入各目錄，依日期時間建立檔名 |
| NG 照片處理 | 自動建立目錄並依日期時間命名，可點選 NG 縮圖彈出完整照片 |
| 即時量測趨勢圖 | 顯示各軸最近 1000 筆數據 |
| 瑕疵排除方式 | 硬體標記／畫記 NG 位置，後段依標記分料夾除 |
| 進料方式 | 單片進料；另有多片同時進料版本，可進一步提升產能 |
| 操作模式 | 作業模式／工程模式（含即時影像）／調機模式，含操作權限管理 |
| 應用產業 | 金屬片材、塑膠件、血糖試片、印刷品 |
實際配置會依產品尺寸、同步檢測區塊數、產線產能與精度需求調整，詳細規格請洽詢。
相關影片
血糖試片檢測機
常見問題
一台機台一次可以檢測幾個區塊？
沒有寫死的上限。可同步檢測的區塊數由相機數量 × 單台相機視野範圍決定，既有配置可同步判定 10 個區塊，需要更多可以調整相機配置對應。不論是單片上有多個位置要各自判定，或是多片排在一起同時過檢，都不需要拆成多站處理。
是怎麼做到同步高速檢測的？
我們目前採用多相機陣列，讓多台相機各自負責一段視野、平行判讀，藉此把檢測速度拉上去。若需要更快，也可以改用大視野相機，單台一次涵蓋更大範圍。取捨在於：視野愈大，單位面積的解析度就愈低，所以要多快、要多細，必須一起評估。
檢測站產能不夠，有辦法再往上拉嗎？
有三個方向：增加相機數量做平行檢測、改用大視野相機提高單次涵蓋範圍、或改用多片同時進料的版本。實際配置需依產品尺寸、最小瑕疵尺寸與產線產能評估，歡迎提供需求讓我們試算。
NG 品是機台自動挑掉的嗎？
機台會以硬體方式在 NG 位置做標記／畫記，後段再依標記進行分料夾除，不需要人工挑撿；同時 NG 照片與量測數據會一併存檔，後續要追原因時有紀錄可查。
除了血糖試片，還能檢測什麼？
應用產業包含金屬片材、塑膠件、血糖試片與印刷品，只要檢測面積落在 2mm²–200mm² 範圍內，都可以先提供樣品評估。
這台機台檢測速度到底多快？
檢測能力最高 60PCS/秒（2M 相機規格）；換算量測能力為 2M 相機每秒 60 張、5M 相機每秒 4 張，選配愈高畫素的相機，單位時間可處理的張數會相對下降，請依產線產能選型。
檢測精度可以到多細？
依相機與鏡頭組合，檢測精度落在 0.001mm–0.05mm 之間，實際數值要看選配的相機規格。
太小或太大的瑕疵範圍都測得到嗎？
檢測面積範圍是 2mm²–200mm²，落在這個區間內都可以判讀，超出範圍請先跟我們確認。
NG 品要怎麼回頭查？
NG 照片會自動依日期時間建檔，量測數據也依相機順序分類存檔；檢測當下點選畫面中的 NG 縮圖或圖塊，就能直接彈出該張完整照片，不用另外翻紀錄。
操作介面會不會很難上手？
機台提供作業模式（只看數據）、工程模式（含即時影像）、調機模式三種，並有機台操作權限管理，一般產線人員只需要熟悉作業模式即可，調機參數不會被誤動。
