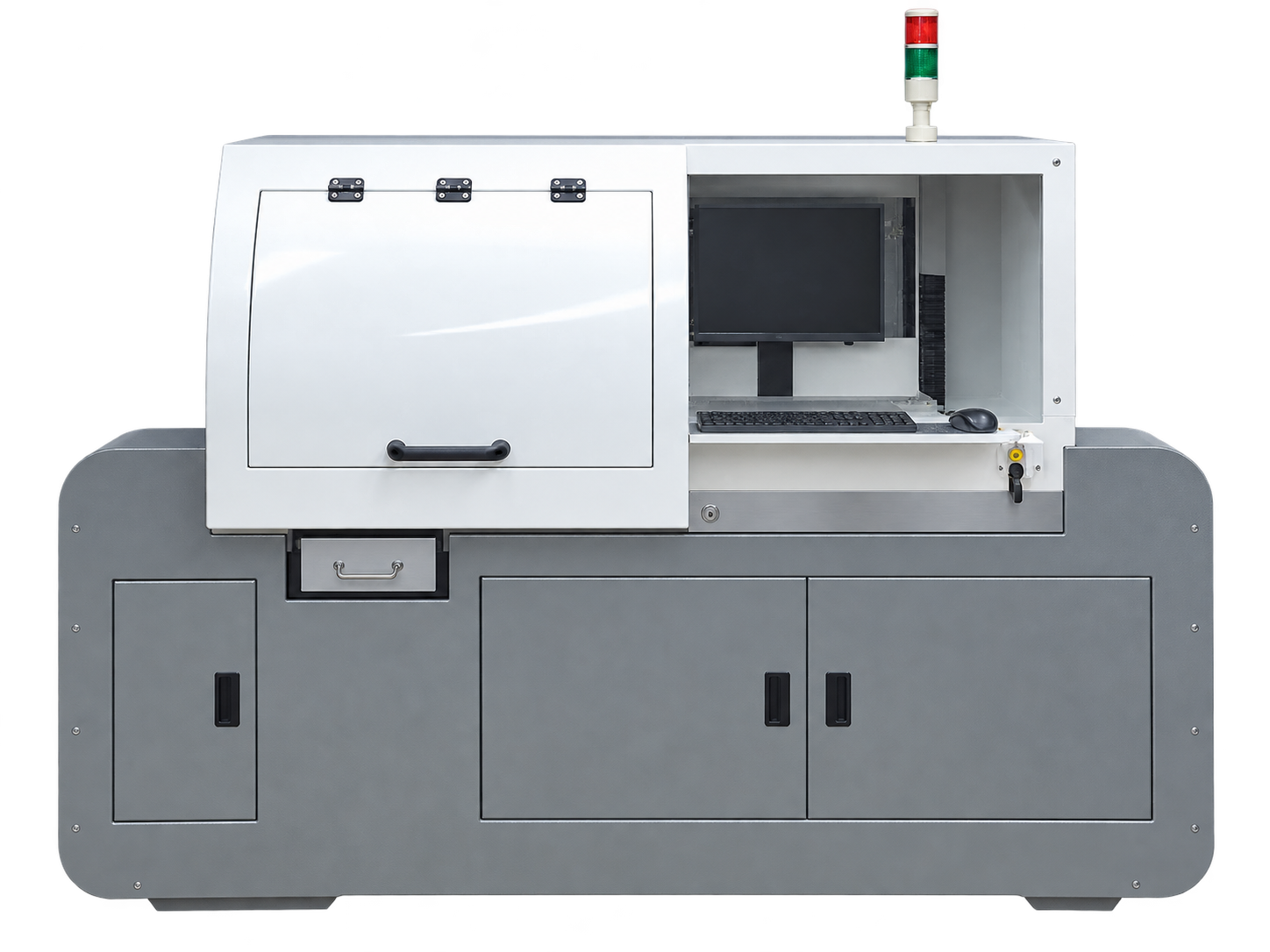

04 捲對捲印刷品檢查機
產品特色 :
- 高速高精密檢測，AI人工智慧辨識能力，完整瑕疵標記及記錄功能，即時良率統計圖，機台操作權限管理。
應用產業
- 捲帶印刷業，標籤，PCB印刷電路板，塑膠捲帶印刷，紙類捲帶印刷，鋼板印刷。
捲料檢驗跟單件產品最大的不同是：瑕疵會一直複製下去。版面上一個網點堵塞、輥面沾到一顆異物，它不會只出現一次，而是每一個循環重複一次；等到複捲時才用人眼發現，中間幾百公尺已經全部連坐，重工也來不及。
捲對捲印刷品檢查機處理的就是這一段。以彩色 8K／黑白 16K 線掃相機在料前進的同時逐行成像，最高 30 公尺/分即時判定，瑕疵一出現就檢出，並以畫筆或雷射在該位置做標記，讓後段分切、複捲時找得到、剔得掉。損失只到發現的那一刻為止，不是整捲。
為什麼捲對捲印刷更需要線上即時檢測
第一個原因是速度。料在機台上以每分鐘數十公尺跑動，人眼盯著跑動中的圖案本來就看不清楚細節，真要看清楚就得降速或停機，而降速停機本身就是產能損失——結果變成「要嘛看不清楚，要嘛不划算」。
第二個原因是重複性。印刷缺陷多半來自版面、刮刀、輥面或油墨這類穩定存在的原因，一旦發生就會在整捲上規律重現。這代表它跟偶發性的單件不良完全不同：發現得早晚，直接等於報廢長度的差別。線上即時檢測的價值不在於「檢出率高一點」，而在於把發現時間從整捲跑完之後，提前到瑕疵出現的當下。
第三個原因是說不清楚。捲料交出去之後客戶反映有問題，是哪一段、多長、什麼型態的瑕疵、佔整捲比例多少，靠人工目視留不下依據。本機會自動記錄瑕疵數量並以統計表與曲線圖顯示在畫面上，瑕疵照片也可以選擇存檔，讓品質從「我們有檢查」變成「我們有數據」。
設備功能說明
線上即時檢測，最高 30 公尺/分
料前進的同時就完成判定，不必等整捲跑完再複捲檢查。對捲料而言這不只是「比較快」，而是決定報廢長度的關鍵——瑕疵在第 10 公尺被檢出，跟在第 500 公尺被檢出，損失差了兩個數量級。
瑕疵標記：可選用畫筆或雷射
捲料沒辦法像散裝零件那樣分料到料斗，因此檢出之後的重點是「後段找不找得到」。本機具備瑕疵標記能力，可選用畫筆或雷射標記，在瑕疵所在位置留下實體記號，後續分切、複捲或包裝時可依標記處理。
需要注意的是，標記本身是「標出位置」，實際的剔除／裁切仍由後段作業或設備完成，機台不會自動把不良段落取走——這點在評估時建議一併把後段流程想清楚。
彩色 8K／黑白 16K 線掃相機
捲料是連續移動的，用一般面相機拍會有影像拼接與接縫的問題；線掃相機是隨著料前進逐行掃描、逐行組成影像，成像連續、不會有接縫。8K／16K 指的是掃描線上的畫素數，也就是幅寬方向的解析度——同樣的幅寬下，黑白 16K 的每一畫素涵蓋面積是彩色 8K 的一半，這也是黑白能檢出更細瑕疵的原因。
檢測寬度最大 360mm
可涵蓋的料寬上限。這是最快能自我篩選的一條規格，料寬超過就需要另行評估配置。
最大捲軸直徑 450mm
決定單捲能放多長的料，也就等於換捲的頻率。捲徑愈大，連續運轉時間愈長、人員介入次數愈少。
AI 學習辨識 OK／NG 品
採 AI 人工智慧學習方式辨識 OK／NG 品，據以檢出瑕疵。相較於逐項寫規則的傳統做法，換版、換料號時的調機負擔較低。
瑕疵檢出能力：彩色 0.12mm²、黑白 0.06mm²
瑕疵點只要達到上述面積以上均可檢出。如果你的瑕疵不需要靠顏色分辨（例如髒點、缺墨、刮痕這類與良品影像明顯不同的差異），黑白通常是更划算的選擇；需要辨識色差、印色不足這類問題時才需要彩色。
瑕疵門檻可自行設定
可設定瑕疵的長、寬門檻，超過門檻才判定為 NG。允收標準握在你手上，不同客戶、不同料號可以套用不同的鬆緊度，不必為了一個客戶的標準把整捲料都判掉。
即時顯示掃描圖面縮圖與全圖
檢測過程中可即時看到掃描圖面的縮圖與完整影像，調機或確認判定是否合理時，不用等事後翻紀錄。
自動紀錄與即時良率統計
自動記錄瑕疵數量，並將統計表與曲線圖顯示在畫面上。捲料的瑕疵常常是「越跑越糟」的漸變趨勢（例如刮刀磨損、油墨變稠），曲線圖能讓這種趨勢在還沒變成整批不良之前就被看見。
瑕疵照片可選擇是否存檔
可依需求決定要不要保留瑕疵照片——需要留證做客訴溯源時就開，量產穩定不想佔硬碟時就關。
三級操作權限管理
分為管理級、工程師級與作業員級，各級可開放的操作範圍分別設定，作業員不會誤動到檢測參數或門檻設定。
什麼情況下會用到
瑕疵在複捲或出貨前才被發現，導致整捲重工
這是捲對捲最典型的痛點。若你現在的檢查點在流程末端，等於每一次不良都要付出「從發生到發現」這段長度的代價，線上即時檢測就是把這段長度壓到最短。
目前靠人工盯著跑動中的料目視
人眼在高速跑動的圖案上很難穩定辨識細節，班別與疲勞的影響也大。改由線掃相機以同一套門檻逐行判定，標準才會一致。
標籤、軟板、電路板這類重複圖案的印刷品
重複圖案正是 AI 學習辨識最容易發揮的場合——良品長什麼樣是穩定的，任何與之不同的差異都能被凸顯出來。
換版、換料號後的首件確認
換版或換料號後重新學習並設定門檻，先跑一小段確認判定合理、良率穩定，再開始量產，避免整捲跑完才發現版有問題。
客訴或批退的溯源
瑕疵數量、統計表與曲線圖都在畫面上，瑕疵照片也可選擇存檔，接到客訴時可以拿出當時的實際數據，而不是只能說「我們有檢查」。
不同客戶有不同允收標準時
瑕疵長寬門檻可依料號調整，同一台機台可以對應寬鬆與嚴格兩種標準，不必為了最嚴格的那個客戶把整體良率一起犧牲掉。
下游要求提供檢驗紀錄
PCB、電子件相關的客戶常會要求檢驗依據。統計表、曲線圖與可存檔的瑕疵照片，正好可以作為出貨附帶的品質佐證。
評估要準備什麼
料寬與捲徑：這是第一關——檢測寬度最大 360mm、最大捲軸直徑 450mm，先確認你的料落在範圍內，超出範圍我們再另行評估配置。
材質與表面：紙、塑膠捲帶、軟板、鋼板的反光特性差很多，會直接影響光源與相機的選配，請說明實際材質與表面是霧面還是亮面。
要抓的瑕疵型態與最小尺寸：對照檢出能力（彩色 0.12mm²、黑白 0.06mm²）確認是否落在範圍內，也決定要走彩色 8K 還是黑白 16K。
瑕疵是否需要靠顏色分辨：不需要辨色的話，黑白可以用同樣成本換到更細的檢出能力。
實際的走料速度：機台檢測能力為 30 公尺/分，請提供你現場的線速需求，我們才能確認是否需要調整配置。
後段怎麼處理被標記的瑕疵：是分切時剔除、複捲時停機處理，還是另外挑出？這會影響標記方式（畫筆或雷射）的選擇。
良品樣本／實際料捲：提供一段實際的料，是最快能確認檢出效果的方式；若手邊有帶瑕疵的料段，一併提供更好。
允收標準：可接受的瑕疵長寬上限，用來設定判定門檻。
備妥以上資訊，我們會依實際狀況回覆可行的機台配置與報價。
產品規格
| 項目 | 規格 |
|---|---|
| 檢測速度 | 最高 30 公尺/分 |
| 檢測寬度 | 最大 360mm |
| 捲軸直徑 | 最大 450mm |
| 檢測相機 | 高解析度線掃相機，彩色 8K／黑白 16K |
| 學習功能 | AI 人工智慧學習辨識 OK／NG 品，據以檢出瑕疵 |
| 檢出能力 | 瑕疵點 彩色 0.12mm²、黑白 0.06mm² 以上均可檢出 |
| 瑕疵門檻 | 可設定瑕疵長、寬門檻，超過門檻即判定 NG |
| 瑕疵標記 | 具瑕疵標記能力，可選用畫筆或雷射標記 |
| 權限管理 | 管理級／工程師級／作業員級，可分別設定操作權限 |
| 即時顯示 | 即時顯示掃描圖面縮圖及全圖 |
| 自動紀錄 | 記錄瑕疵數量，統計表及曲線圖顯示於畫面 |
| 瑕疵照片 | 可針對瑕疵照片選擇是否存檔 |
| 應用產業 | 捲帶印刷業、標籤、PCB 印刷電路板、塑膠捲帶印刷、紙類捲帶印刷、鋼板印刷 |
實際配置會依材質、料寬、瑕疵型態、線速與精度需求調整，詳細規格請洽詢。
相關影片
捲帶瑕疵檢測-軟板
常見問題
檢測出來的瑕疵要怎麼處理？機台會自動剔除嗎？
捲料是連續的，沒辦法像散裝零件那樣分料到料斗，因此本機的做法是在瑕疵位置做標記——可選用畫筆或雷射標記。實際的剔除或裁切由後段分切、複捲作業依標記處理，機台本身不會把不良段落取走。評估時建議連同後段流程一起規劃。
畫筆標記和雷射標記要怎麼選？
兩種都可選配，主要看你的材質與後段怎麼找這個記號。請告訴我們料的材質、表面狀況，以及後段是分切時剔除還是複捲時處理，我們會建議適合的標記方式。
檢測速度跟得上我現在的走料速度嗎？
機台檢測能力為最高 30 公尺/分。請提供你現場實際的線速需求與料寬，我們會確認是否落在可行範圍內，或需要調整配置。
多小的髒點、缺墨抓得到？
瑕疵點在彩色 0.12mm²、黑白 0.06mm² 以上均可檢出。黑白之所以更細，是因為黑白採 16K 線掃、彩色採 8K，同樣幅寬下黑白每一畫素涵蓋的面積較小；若你的瑕疵不需要靠顏色分辨，黑白通常更划算。
我的料寬適合這台嗎？
檢測寬度最大 360mm、最大捲軸直徑 450mm。先對照這兩個數字就能初步判斷；若超出範圍，請提供實際規格，我們再評估可行的配置。
導入前要先蒐集大量不良品嗎？
本機採 AI 人工智慧學習辨識 OK／NG 品。建議提供一段實際料捲作為學習與測試依據；若手邊有帶瑕疵的料段，一併提供有助於確認檢出效果。實際需要的樣本量請與我們確認。
允收標準可以自己調嗎？
可以。瑕疵的長、寬門檻都能設定，超過門檻才判 NG，不同料號或不同客戶可以套用不同的鬆緊度。
換版、換料號的時候調機會很久嗎？
換版後重新學習良品並設定門檻即可，建議先跑一小段做首件確認，確認判定合理再開始量產。實際所需時間會依圖案複雜度而異。
標籤、軟板、紙類、鋼板都能測嗎？
應用產業涵蓋捲帶印刷業、標籤、PCB 印刷電路板、塑膠捲帶印刷、紙類捲帶印刷與鋼板印刷。不同材質的反光特性差異大，會影響光源與相機選配，建議提供實際料樣讓我們評估。
檢測紀錄可以留存給客戶看嗎？
可以。機台會自動記錄瑕疵數量，並以統計表與曲線圖顯示於畫面；瑕疵照片也可以選擇是否存檔，作為客訴溯源或出貨附帶的品質佐證。
