量測物件翹曲的檢測方法歷程

檢測核心概念

   直接拍物件側面，該面要與擺放平台的寬度貼齊，若物件有翹曲與平台之間會有間隙，利用光場讓間隙有明顯對比，以測量間隙的大小，取得翹曲的數值。



最開始的光場

    與拍攝方向相同的正光，目的在打亮物件的與平台的側邊，讓物件與平台側邊呈白色，間隙呈黑色，並測量間隙黑色區域的高度。發現問題: 由於物件為黑色，且不同物件的顏色深度和表面圖形都有差異，導致打亮物件的程度不穩定，無翹曲會被檢測成有翹曲，此光場最終認定不可行。

修改後的光場

    從物件的正下方打光，物件的最底部會被打亮，若是有翹曲，物件的底部會往上升，將物件底部所在的高度與正常的高度相減，找到物件翹曲的數值。測試光場時發現的事項:光線的範圍需要在物件的寬度以內，否則光線會往上擴散到物件側面讓底部打亮區域呈鋸齒狀，導致最高點的測量出現誤差。

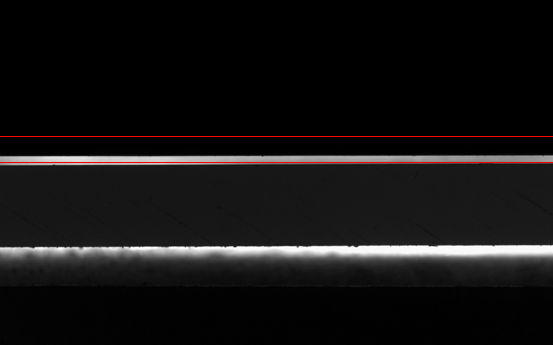

光線超出物件寬度的圖片

    紅框處的黑白交界即是物件的底部，白色區域呈鋸齒狀。

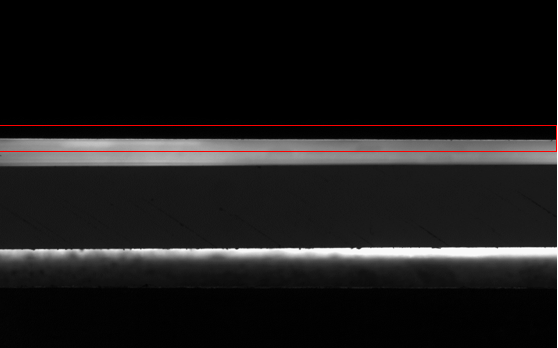

光線在物件以內的圖片交界的白色區域較為平直，且不會往上擴散。
